年利润翻近80倍，7年估值超千亿，24天过会刷新最快IPO纪录，上市连续8个涨停板，并在2017年动力电池销量一举超越松下和比亚迪成为全球top1，2018年国内动力电池装机量以41.2%占比遥遥领先……

当然，宁德时代的崛起这其中离不开一整套精细的锂电池生产流程，本期我们一起揭秘宁德时代的超级工厂。

电芯诞生记

首先，让我们看一下电芯的生产产线。这是国内首条、国际一流的自动化产线，宝马X1和新5系的电芯就是在这里诞生的。

所有进入车间的人员都必须穿洁净服，戴帽子、口罩，完毕后，需要经过喷淋间360度无死角除尘。

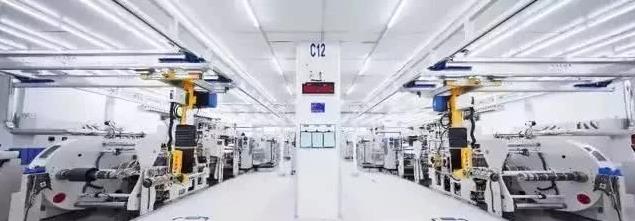

控温、控湿、无尘的工厂，可媲美半导体微电子的制造环境

忙碌的RGV，按照设定的轨道，自动搬运材料和为设备上下物料

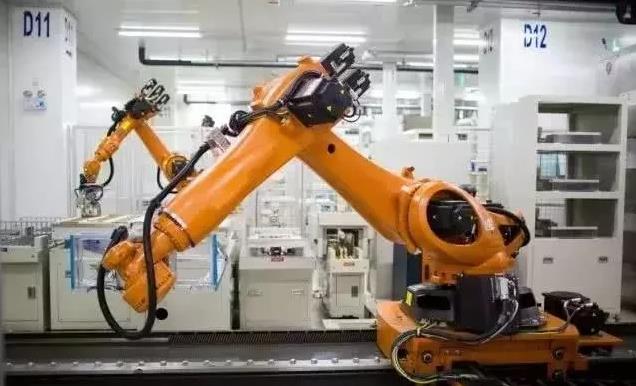

孤独的机械手自动拆盘码盘

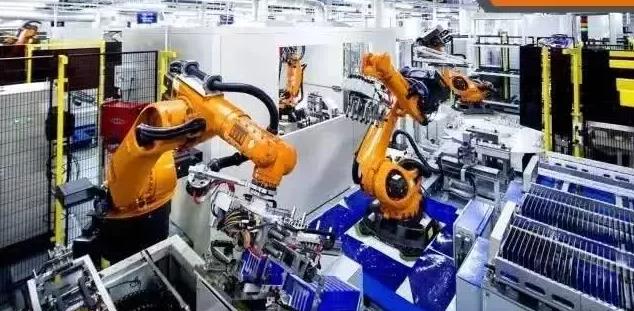

有了高科技机器人、中控系统、在线检测设备和信息追溯系统的助攻，catl的产线可实现“生产数据可视化”、“生产过程透明化”、“生产现场无人化”。

电芯是一个电池系统的最小单元。M个电芯组成一个模组,N个模组组成一个电池包,这是车用动力电池的基本结构。电池就像一个储存电能的容器，能储存多少的容量，是靠正极片和负极片的所负载活性物质多少来决定的。

1、 搅拌

搅拌就是将正、负极固态电池材料混合均匀后加入溶剂，通过真空搅拌机搅拌形成均匀浆状。

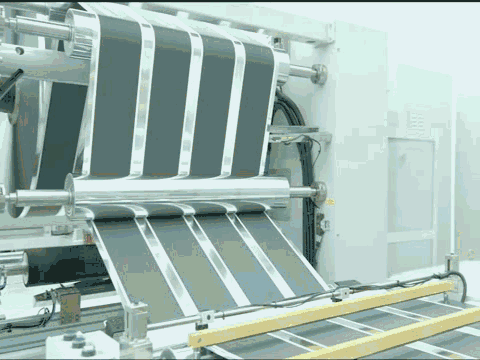

2、 涂布

拌好的活性材料以每分钟80米的速度被均匀涂覆到4000米长的铜箔上下面。涂布前的铜箔薄如蝉翼，只有6微米厚。涂布至关重要，需要保证极片厚度和重量一致，否则会影响电池的一致性。涂布还必须确保没有颗粒、杂物、粉尘等混入极片。否则，导致电池自放电过快甚至安全隐患。

3、 冷压和预分切

辊压装置将涂布后的极片压实到预定的厚度和密度。

4、 极耳模切和分条

在这里，用模切机模切形成电芯的导电极耳。极耳是电池头上耳朵，通俗地说就是电池正负极的耳朵在进行充放电时的连接点。然后，通过切刀对极片进行分切。

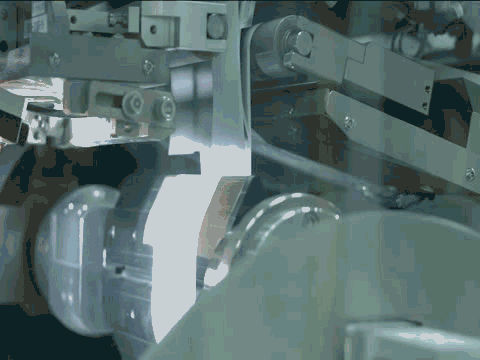

5、 卷绕

电芯的正极片、负极片、隔离膜以卷绕的方式组合形成裸电芯。先进的CCD可实现自动检测及自动纠偏，确保电芯极片不错位。

6、 装配

卷绕好的裸电芯将被自动分选配对，之后再经过极耳焊接、折极耳、装配顶支架、热熔Mylar、入壳、壳体焊接等工序。至此，裸电芯就拥有了坚硬的外壳。

7、 烘培和注液

电池烘烤工序是为了使电池内部水分达标，确保电池在整个寿命周期内具有良好的性能。注液，就是往烘焙后的电芯内注入电解液。电解液就像电芯身体里流动的血液，能量的交换就是带电离子的交换。这些带电离子从电解液中运输过去，到达另一电极，完成充放电过程。

8、 化成

化成是对注液后的电芯进行激活的过程，通过充放电使电芯内部发生化学反应形成SEI膜，保证后续电芯在充放电循环过程中的安全、可靠和长循环寿命。

制造好后的每一个电芯单体都具有一个单独的二维码，记录着制造日期，制造环境，性能参数等等。强大的追溯系统可以将任何信息记录在案。如果出现异常，可以随时调取生产信息；同时，这些大数据可以针对性地对后续改良设计做出数据支持。

从简单的一颗电芯到电池包的生产过程也是相当复杂，需要多道工序，一点不比电芯的制造过程简单。

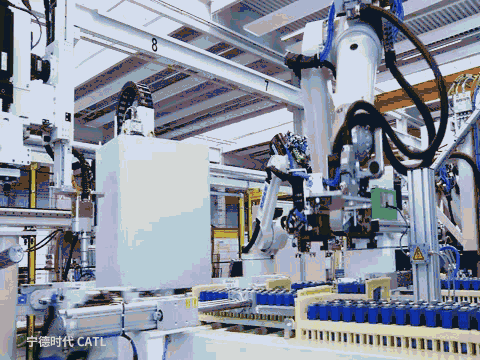

1、 上料

将电芯传送到指定位置，机械手自动抓取送入模组装配线。在宁德时代的车间内从自动搬运材料到为设备喂料100%实现了自动化。

2、 给电芯洗个澡---等离子清洗

对每个电芯表面进行清洗（CATL宁德时代采用的是等离子处理技术保证清洁度）。这里采用离子清洁，保证在过程中的污染物不附着在电芯底部。

为什么要采用等离子清洗技术？原因在于，等离子清洗技术是清洗方法中最为彻底的剥离式清洗方式，其最大优势在于清洗后无废液，最大特点是对金属、半导体、氧化物和大多数高分子材料等都能很好地处理，可实现整体和局部以及复杂结构的清洗。

3、 将电芯组装起来---电芯涂胶

电芯组装前，需要表面涂胶。涂胶的作用除了固定作用之外，还能起到绝缘的目的。

CATL宁德时代采用国际上最先进的高精度的涂胶设备以及机械手协作，可以以设定轨迹涂胶，同时实时监控涂胶质量，确保涂胶品质，进一步提升了每组不同电池模组的一致性。

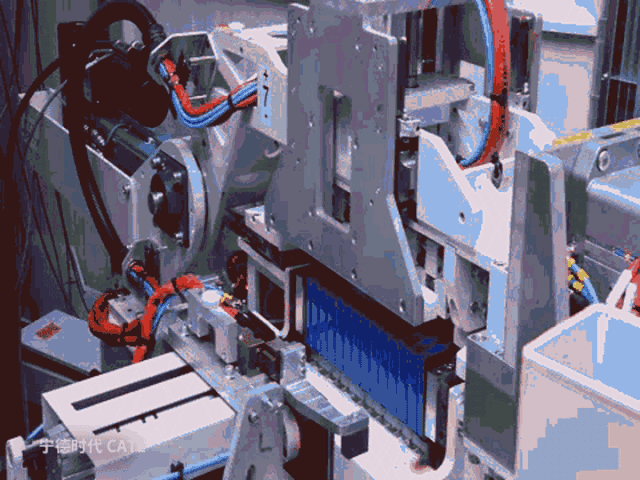

4、给电芯建个家---端板与侧板的焊接

电池模组多采用铝制端板和侧板焊接而成，待设备在线监测到组件装配参数（如长度/压力等）OK后，启动焊接机器人，对端/侧板完成焊接，及焊接质量100%在线检测以确保质量，以及100%在线监测焊接质量。

5、 线束隔离板装配

焊接监测系统准确定位焊接位置后，绑定线束隔离板物料条码至MES生产调度管理系统，生成单独的编码以便追溯。打码后通过机械手将线束隔离板自动装入模组。

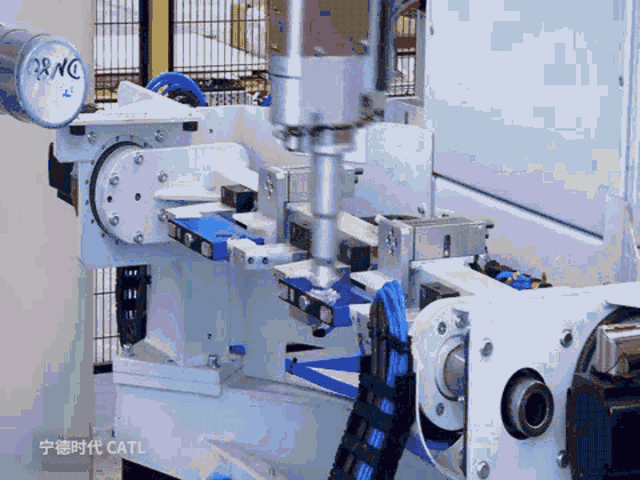

6、 完成电池的串并联---激光焊接

通过自动激光焊接，完成极柱与连接片的连接，实现电池串并联。

7、 下线前的重要一关---下线测试

下线前对模组全性能检查，包括模组电压/电阻、电池单体电压、耐压测试、绝缘电阻测试。标准化的模组设计原理可以定制化匹配不同车型，每个模块还能够安装在车内最佳适合空间和预定。

结语

经过数不清的复杂加工工艺和检测测试流程，一块印有CATL标志的成品车用电池单元终于诞生了。但即使如此，宁德时代对于质量的把控还远没有结束。为了把控在日常使用时的质量和品质，所有的成品电池和电芯都有自己独一无二的编码，如果未来某块电池甚至某颗电芯出现故障，可以追溯到关联生产线甚至关联原料。
