泰山玻璃纤维邹城有限公司自动化立体仓库案例

   泰山玻璃纤维邹城有限公司始建于2001年，泰山玻纤集团于是2004年入股（以下简称“泰山玻纤”），2007年并入央企—中材集团。公司座落在“孔孟桑梓之邦、文化发祥之地”国家历史文化名城——邹城工业园区，泰山玻璃纤维邹城有限公司现拥有四条无碱池窑拉丝生产线，年生产能力达到30000吨。主要产品：G75、E225、G37纺织细纱，直接纱，毡用纱，喷射纱等，近50%产品出口美国、西欧、韩国等地。2010年公司调整产品结构，新上年产品亿米电子布项目。泰山玻璃纤邹城有限公司已初步建成了集研发、设计、生产、外贸于一体的综合性生产体系。

   2010年，泰山玻璃纤维邹城有限公司进行自动化立体仓库的全国招标。最终太原刚玉物流工程有限公司以技术及行业经验优势一举中标，成为泰山玻纤第六座自动化立体仓库的集成商，为其提供规划、设计、生产、安装、调试、技术培训等一站式服务。泰山玻纤邹城有限公司自动化立体仓库项目是六个项目中规模最大、产品最多、自动化程度最高的一个，于2013年1月投入使用。这是我公司为为泰山玻纤成功建造的第二座自动化立体仓库。

   泰山玻纤邹城有限公司自动化立体仓库，该库为独立建筑，库内主要存放成品纱和成品电子布以及湿法毡。库区占地长192米宽67。5米。货架最大高度22米，总长167米，库内货位总数59454个，粗细纱货位数25002个，电子布货位数34452个。巷道堆垛机14台，链式输送机36台，直线分配小车3台。入库能力140盘/小时，出库能力230盘/小时。出入库采用联机自动。

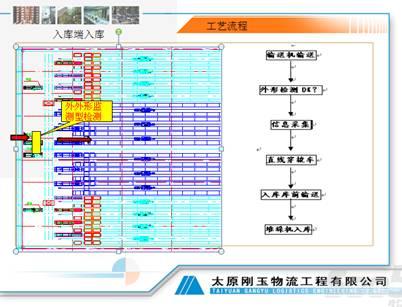

  工艺流程及库区布置

   根据用户产品的不同，该库划分为电子布库区和粗细纱库区。按照储量、出入库能力、物流方向等工艺要求，经方案模拟仿真优化，最终确定库区划分为入库区、储存区、出库区和计算机管理控制室4个区域。

   入库区由22台链式输送机、3台直线分配车组成。叉车负责将整盘货物转入各入库口。直线分配车则负责将入库口输送机输出的货物向各巷道入库口的分配。

   储存区包括高层货架和14台巷道堆垛机。高层货架粗细纱库区采用双托盘货位，电子布库区采用三托盘货位，完成货物的存储功能。巷道堆垛机则按照指令完成从入库输送机到目标的取货、搬运、存货及从目标货位到出货输送机的取货、搬运、出货任务。

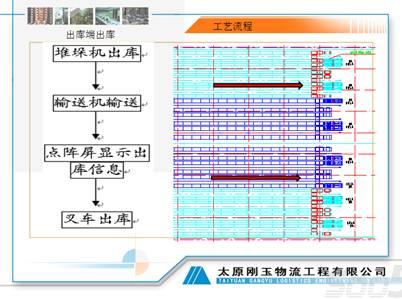

   出库区设置在出库口外端，分为货物暂存区和装车区，由14台出库较输送机、叉车和运输车辆组成。叉车司机通过电子看板、RF终端扫描来叉车完成装车作业，反馈发送信息。

   计算机控制室设在出库区的一角，用于出入库登记、出入库高度、管理和联机控制。

  设计原则

  安全性原则

   运用自动均载技术，保证运行平稳，不会对托盘货物造成倾倒。采货架强度和刚度要求及稳定性能、抗震能力均按客户要求和国家标准执行；在系统设计和软件设计上，充分考虑系统的自恢复能力和冗余设计，确保系统强大的抗干扰能力。系统运行充分考虑全天候运行、网络安全和信息安全。用断绳保护技术防止载货台坠落；按照设计规范安装各种探测开关和限位装置防止越程、误操作，并进行信息反馈。

   可靠性原则

   系统设计运用Automod、有限元计算等多种手段进行验证计算，保证系统配置选型可靠；物流系统关键设备如堆垛机、固定货台的所有关键元器件，如电机减速机、可编程序控制器、红外通讯系统、变频器等均采用世界一流产品。设计中充分考虑环境对设备的影响，保证意外状态下不影响立体库正常运行：故障单元的停机、离线对系统没有任何影响。

   安装操作简便、维护简单原则

   满足需要，实行机械化、自动化、可视、监视管理系统；重要设备具有热插拔功能，易于维护和降低维护成本；系统实施实时监控功能，及时显示故障功能及解决办法，随时排除故障。提供符合Windows标准的友好的人机界面，方便人员操作；

   实用性原则

   所有设备系统满足现有的业务需求，并在今后一段时间内能够适应企业发展的需要。

   灵活性原则

   设计的系统能够根据业务发展的需求、在管理上具有增、删、改等功能，对计算机系统维护灵活方便。

   高效性原则

   设计的系统安全、稳定、高效完成所需要的工作，并对用户的需求即时响应。

   扩充性原则

   设计的系统提供了通用的程序接口，能够与企业ERP系统、设备控制系统等进行无缝连接，以完成相应的数据传输。

   先进性原则

   设备系统及管理系统的设计思想和设计理念具有先进性采用目前国际上流行的、成熟的、代表未来发展趋势的硬件和软件系统。保证系统在未来几年内的先进性。

   设备选型

   本项目我们在关键件的选择上下了功夫，不管是自加工还是外购都是真材实料。

   货叉机构

   货叉采用国际知名品牌MIAS公司制造。德国MIAS公司是全球最大的货叉专业供应商，产品性能优越，使用寿命更长。特点:

   参数化的设计以满足不同的载荷和行程等要求.

   创新的滑轨设计,使用高强度的特种钢, 加上精密的工艺,我们的伸缩叉能达到40吨的承载能力.

MIAS货叉及我公司的应用

   信息采集

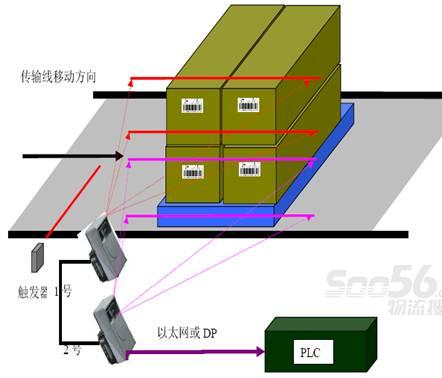

   入库采用直接入库方式和动态分配巷道（直接固定条码扫描，无需手持终端先扫），货物通过扫描后，通过下位根据堆垛机的运行情况，动态的将货物分配相对空闲的巷道，提高入库效率。

   采用Datalogic的DS6X00线性激光条码扫描器， DS6X00稳定可靠；读码器有ACR条码重组专利技术，可以读取倾斜的，污染的，以及破损条码，保证了很高的读码成功率，提高系统吞吐量。

   DS6X00线性激光条码扫描器特性：

   ACR 可以把多次扫描的数据进行重组成整体的条码

   重组过程是实时进行的

   轻松读取倾斜的条码

   不受起动－停止和震动的影响

   高效率，高解码可靠性

   读取损坏的条码和低对比度的条码有极高的可靠性

   可同时读取多个条码

  制造精品  完美服务

   在一些自动化立体仓库的建设中，经常看到的流程是，库房土建和钢构已经确定好了方案，甚至库房已经建成之后才考虑库房内部设备的详细设计，严重制约了立体仓库的可设计性，变的不人性化。而太原刚玉在设计泰山玻纤邹城项目时，则是基于对客户未来发展战略和产量分析，先确定了库房的规模，计算整个系统的运转能力，再设计工艺流程，最后对土建提出要求，从而客户需求、物流工艺和建筑设施融为了一体，真正做到了量体裁衣。

   本次邹城项目工程，太原刚玉在满足使用情况的要求下，本着先客户所想，替客户分忧的原则，充分考虑以往玻纤公司前五个库的情况，在库内设备的使用功能的习惯性、备件准备的通用性、近年来技术的发展性、将来邹城发展的延续性上更加重视。正如刚玉人一直奉行的宗旨一样“制造精品  完美服务”，以最优的品质，最完美的服务为玻纤打造了一座使用简单、维护方便、成本低廉的标杆性工程，也给了自已一个完美的答卷。
